3D-Scan eines Gummiteils in RealityScan mit Messrahmen und zwei Kontrollpunkten Foto­gram­metrie

Aus Fotos wird ein präzises 3D‑Modell.

Projekt anfragen

Was ist Foto­gram­metrie

Aus vielen Fotos aus verschiedenen Winkeln berechnet Software ein hochgenaues 3D-Modell.

Das Ergebnis ist ein texturiertes Mesh, exportierbar als OBJ, STL oder PLY, direkt für CAD, 3D-Druck oder Visualisierung. Ohne Laserscanner, auch für große Objekte.

Wofür Fotogrammetrie

Wenn es das Teil gibt, aber keine Datei.

Viele Dinge existieren nur als Original. Eine Halterung von einem alten Motorrad, eine geschnitzte Figur, ein Bauteil, dessen Zeichnungen längst verschwunden sind. Der Messschieber stößt bei freien Formen schnell an Grenzen. Fotogrammetrie nimmt die ganze Form auf.

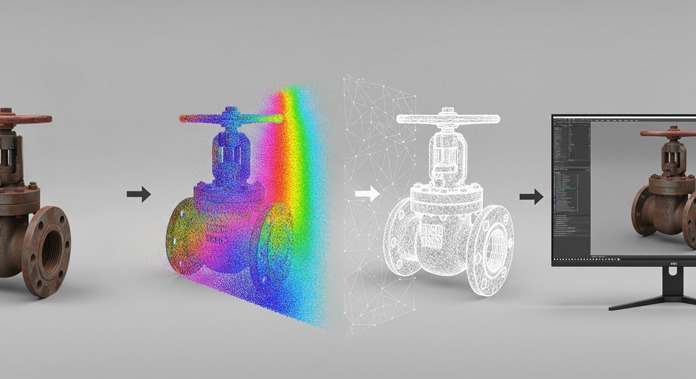

Dafür fotografieren wir das Objekt aus vielen Blickwinkeln, mit Messmarken als Maßstab. Die Software berechnet daraus ein 3D-Modell der Oberfläche. Das ist der Ausgangspunkt: zum Nachdrucken, zum Archivieren oder als Vorlage, nach der wir ein sauberes CAD-Modell konstruieren.

Wichtig ist ein ehrlicher Umgang mit der Genauigkeit. Ein Scan bildet ab, was da ist, auch den Verschleiß und die Beule. Wo es auf Passung ankommt, wird aus dem Scan deshalb ein konstruiertes Modell, nicht einfach eine Kopie.

Einsatzgebiete

Wofür Foto­gram­metrie taugt.

Überall dort, wo ein physisches Objekt digital werden soll.

  • +Reverse Engineering von Teilen ohne Zeichnung
  • +Kleinteile wie Münzen, Siegel und Schmuck per Makro-Aufnahme
  • +Skulpturen und Kunstobjekte als digitale Zwillinge
  • +Industrieteile und Baugruppen für Wartung und Retrofit
  • +Digitale Zwillinge für Simulation und Konfiguratoren
Technische Daten

Ausgaben und Genauigkeit.

Was rein darf, was raus kommt, und wie genau es wird.

  • +Genauigkeit bis 0,1 mm, je nach Objekt und Oberfläche
  • +Ausgabe: OBJ mit Textur, STL und 3MF, Punktwolke als PLY oder XYZ
  • +Eingang: Fotos als JPG, PNG, RAW, Videoframes
  • +Mesh-Bereinigung inklusive, CAD-Rekonstruktion und Druck gegen Aufpreis
  • +Zeitrahmen individuell, steht im Angebot
Aufnahme

So fotografierst du richtig.

Wir schicken vor der Aufnahme genaue Hinweise zum Setup. Das Wichtigste vorab:

  • +Fotos aus allen Winkeln, mit Überlappung, die Anzahl richtet sich nach dem Objekt
  • +Gleichmäßiges Licht, keine harten Schatten
  • +Matte Oberflächen, Glänzendes vorher mattieren
  • +Ein Referenzmaß mit ins Bild
  • +Handy reicht oft, RAW hilft bei Details
